項目概況

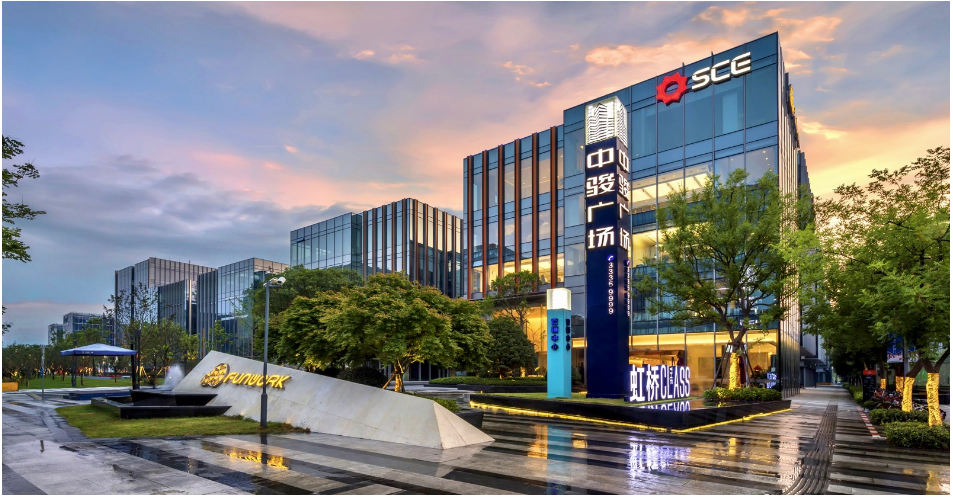

虹橋商務區核心區北片區01、03地塊項目(中駿廣場),本項目位于虹橋商務區北片區,位于上海外環線以外。項目北側至申貴路,東至申虹路,南側為寧虹路,西側為申長路,虹橋路將項目地塊分為A01和B03南北兩個地塊。
中駿廣場位于虹橋商務區核心區,建筑總體量約40萬方,涵蓋28棟高品質寫字樓,成為總部企業商務首選,并打造4.3萬方精??臻g和3.2萬方漫生活主題商業街區,運用前瞻設計理念,筑就高端商務品質,綠化率高達30%,為國內外企業打造高效舒適的辦公天地。臨近世界最大的交通樞紐“虹橋交通樞紐”和世界第二大單體建筑“國家會展中心”,所在區域是國家級“綠色生態示范區”,周邊環境優美,星級酒店云集,坐擁便捷無比的交通和純熟的商業配套。
需求分析
根據JGJ16-2008《民用建筑電氣設計規范》要求,高層民用建筑消防設計需遵循GB50116-2013《火災自動報警系統設計規范》,同時《火災自動報警系統設計規范》中的4.1.4規定:消防水泵、防煙和排煙風機等消防設備是在應急情況下實施初起火災撲救、保障人員疏散的重要消防設備??紤]到消防聯動控制器在聯動控制時序失效等極端情況下,可能出現不能按預定要求有效的啟動上述消防設備的情況下,本條要求冗余采用直接手動控制方式對此類設備進行直接控制,該要求是重要消防設備有效動作的重要保障,所以將本條確定為強制條文。
浙江中凱科技股份有限公司的KB0-F消防型控制與保護開關電器,是一款為確保消防風機、水泵正常工作而開發的消防型產品,該產品主要適用于交流50Hz(60Hz),額定工作電壓至690V,額定工作電流至125A的電力系統中接通、承載和分?jǐn)嗾l件下以及規定的非正常條件下如短路電流。該消防型產品是具有對消防風機、消防水泵在過載、過流、斷相等一般故障時“僅報警、不跳閘”,在短路時“報警+跳閘”的功能。
設計方案

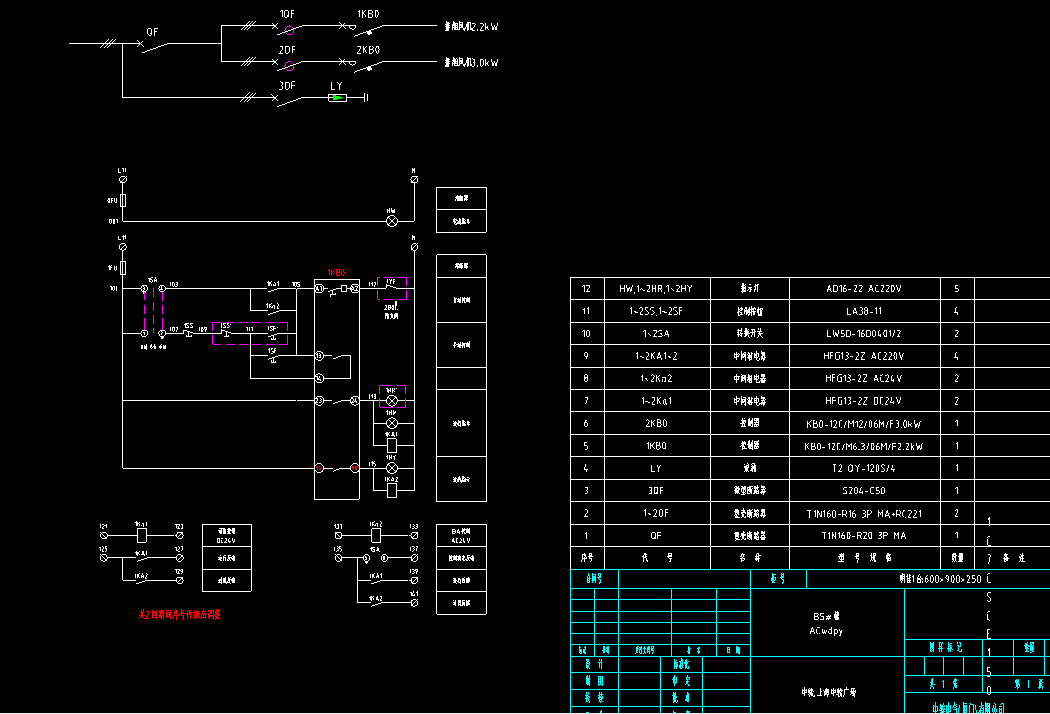

根據國家建筑標準設計圖集16D303-2《常用風機控制電路圖》和16D303-3《常用水泵控制電路》的設計要求,上海虹橋商務區核心區的消防風機、水泵控制方案設計如下:
該設計方案中,設計人員根據消防水泵、排煙風機的功率大小,參照國家建筑標準設計圖集16D303-2《常用風機控制電路圖》和16D303-3《常用水泵控制電路圖》的相關設計要求,采用了浙江中凱科技股份有限公司設計生產的KB0-12C/M12/06M/F型產品,該產品的主要技術特點和應用如下:
浙江中凱科技股份有限公司的KB0-F系列消防型產品主要由消防型主體、熱磁式脫扣器(或數字化脫扣器)、聲光報警模塊及輔助觸頭等附件組成。全系列實現了模塊化設計、生產。
KB0-F主體內置專利技術設計的消防操作機構,具有“過載、過流故障”時不脫扣,在“短路故障”時脫扣跳閘的消防功能。即在消防系統中,過載、過流時“僅報警、不跳閘”,短路故障時“報警+跳閘”。過載、過流報警輸出是一對常開報警信號觸頭,當發生負載過載、過流故障時95、98觸頭閉合。而短路報警輸出是另一對常開報警信號觸頭,當負載端發生短路故障時05、08觸頭閉合,同時可以根據使用需求增加聲光報警器,聲光報警器同時輸出一對常開報警信號。
加裝了聲光報警器的KB0-F消防型產品會根據各種故障類型,發出50次/分鐘的聲光報警信號,為消防場所報警。
該系統方案中采用的KB0-12C/M12/06M/F熱磁式消防型產品,特別適合南方梅雨天濕度大的地下室場所。上海每年的3-4月份是梅雨季節,地下室會形成一定程度的凝露,對各類電器產品是一種考驗。浙江中凱科技股份有限公司的KB0-12C/M12/06M/F消防型產品,從設計的初期就完美的解決了高低溫凝露問題,環境適應性超強。
系統中采用浙江中凱科技股份有限公司的KB0消防型產品,解決了消防水泵、排煙風機在控制過程中分離元器件(斷路器+接觸器+熱繼電器/馬達保護器)所難以解決的二類協調配合問題,并且符合經濟社會發展的節能減排大局觀,由KB0系列產品構成的電控系統較由傳統的分立元器件構成的電控系統年節能(電能)、節材、節省安裝及維護成本等高達50%以上。
項目推廣意義
隨著經濟社會的發展,城鎮化發展越來越好,高層建筑是城鎮化的具體表現,國家各部委也針對高層建筑設計出臺了越來越詳盡的規范要求。如何按照規范要求進行設計、施工是確保人民生命財產安全的重要保障。浙江中凱科技股份有限公司設計、生產的KB0系列產品,嚴格遵循產品標準GB/T 14048.9進行生產制造。同時,KB0系列消防型產品的功能符合國家GB50116-2013《火災自動報警系統設計規范》及JGJ16-2008《民用建筑電氣設計規范》中的強制要求。浙江中凱科技股份有限公司KB0系列消防型產品入編16D303-2《常用風機控制電路圖》和16D303-3《常用水泵控制電路圖》國家標準圖集,為工程中消防電控系統設計提供了從產品設計標準到設計規范、應用標準設計圖集的全流程指導性文件,產品符合經濟社會可持續發展的節能減排需求。
20多年來,中凱產品已廣泛應用于石油、化工、鋼鐵、冶金、采礦、電力、機械、造船、國防、航空航天、輕工、市政、商用及民用建筑等行業,奧運工程、亞運工程、高鐵工程、地鐵工程、機場工程到處都留下了浙江中凱科技股份有限公司KB0系列產品的使用場景,為電力設備的安全可靠運行發揮了更好的保障作用,展示了中凱科技別樣的風采。
歡迎繼續關注下期推介。
